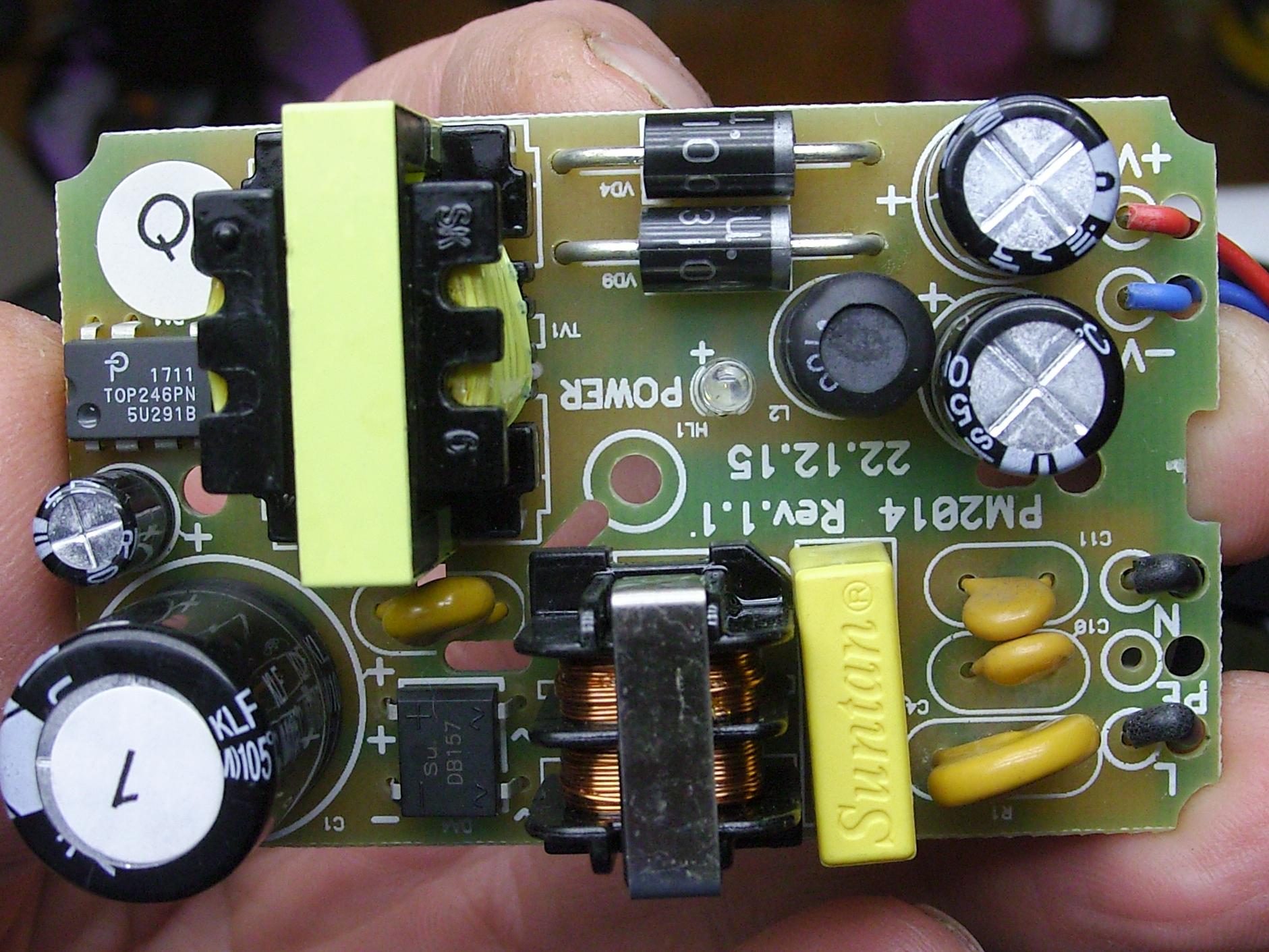

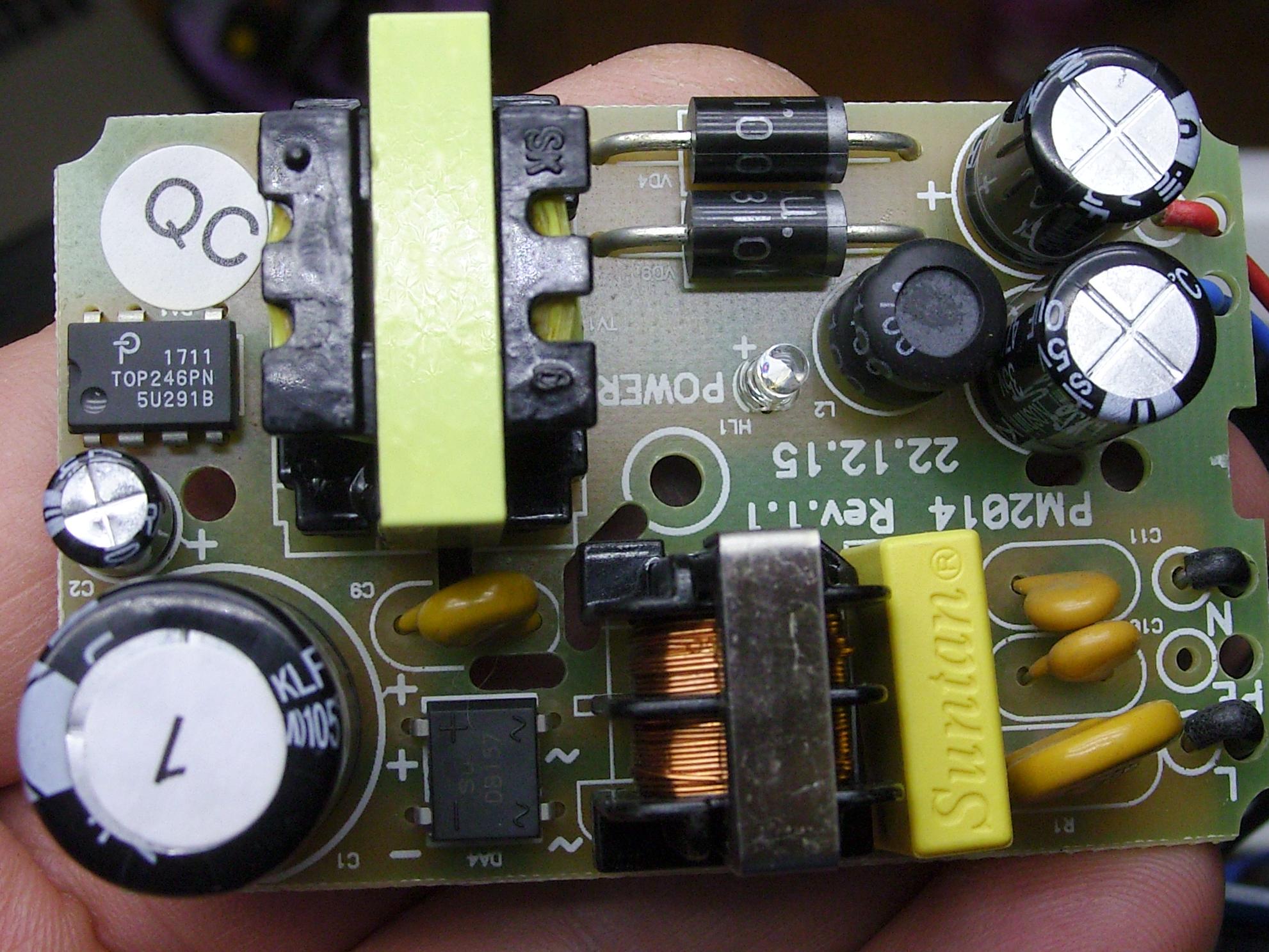

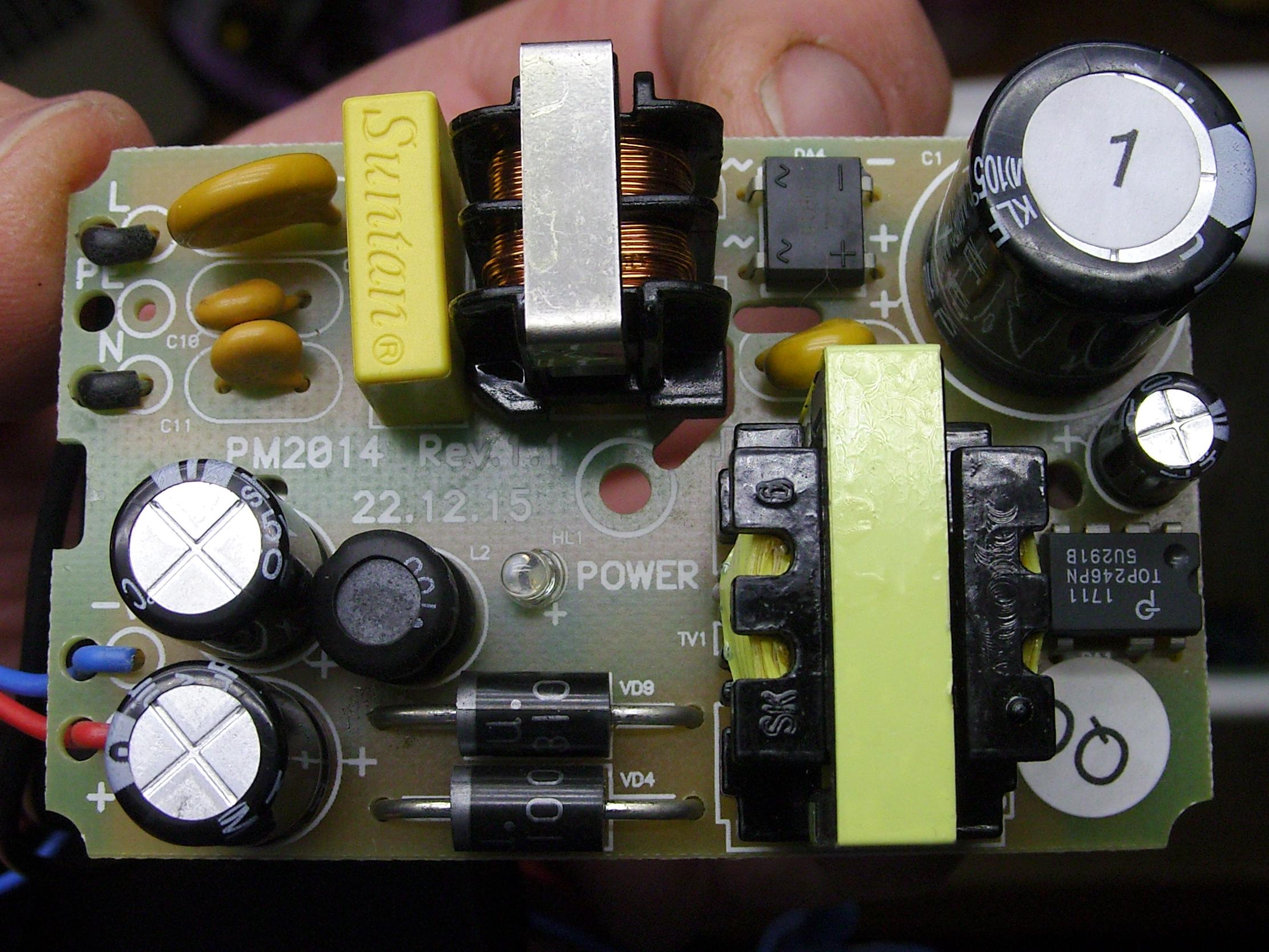

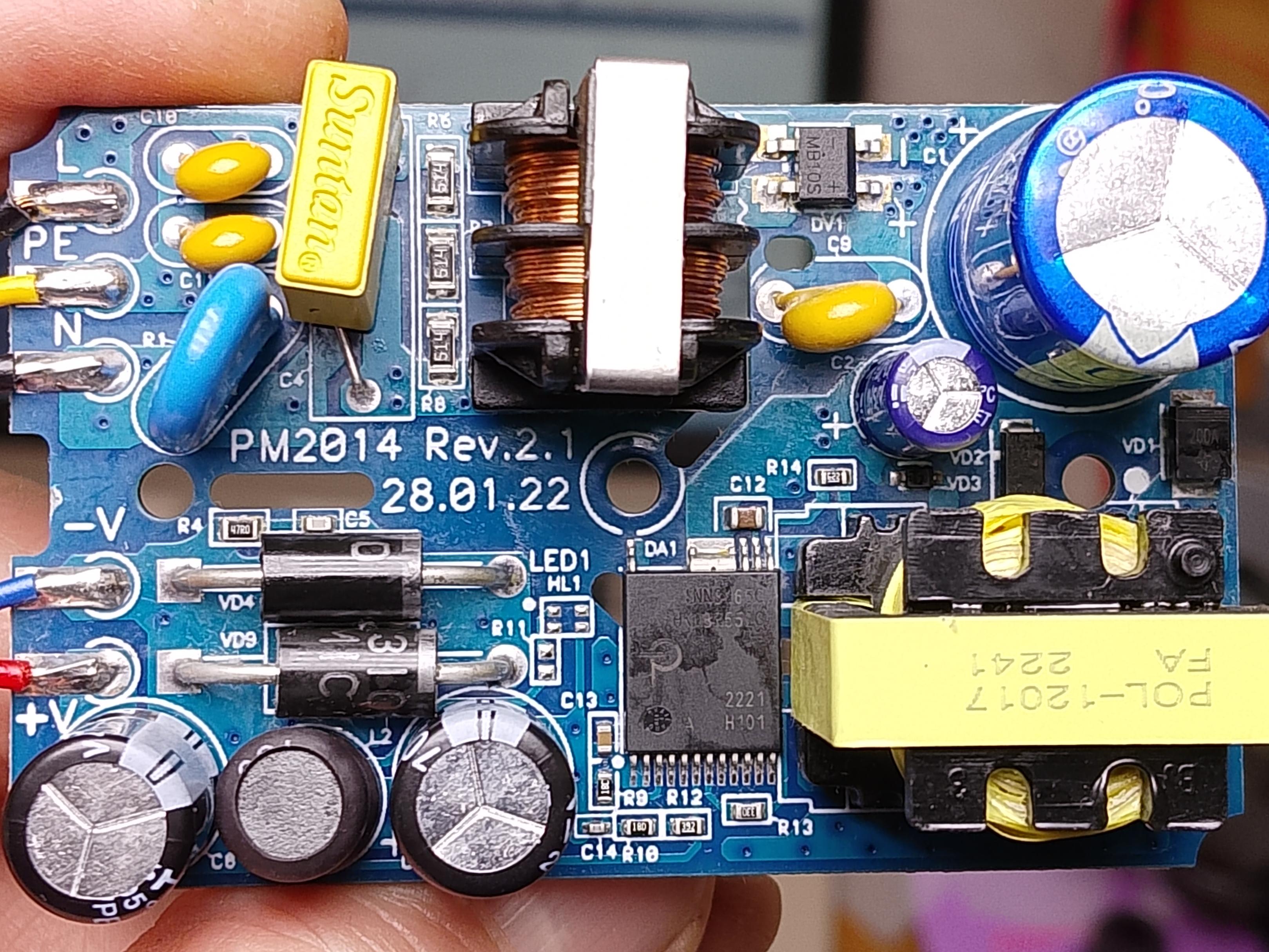

Rev.1.1 Rev.1.4 Rev.1.16
PM2014 Rev.1.1 22.12.15
DA1=TOP246PN
DA4=DB157 1000V 1.5A
C1=33-400
C2=47-50
C8=470-35
C7=470-35
C9=F222M250∼ Y2 (Y1 2.2nF 250VAC)
C10=F102M 2KV 1000PF 2000V 20%
C11=F102M 2KV 1000PF 2000V 20%
R1=10K431
C4=104K 275V∼ X2 0.1 мкФ
VD4=SR3100
VD9=SR3100

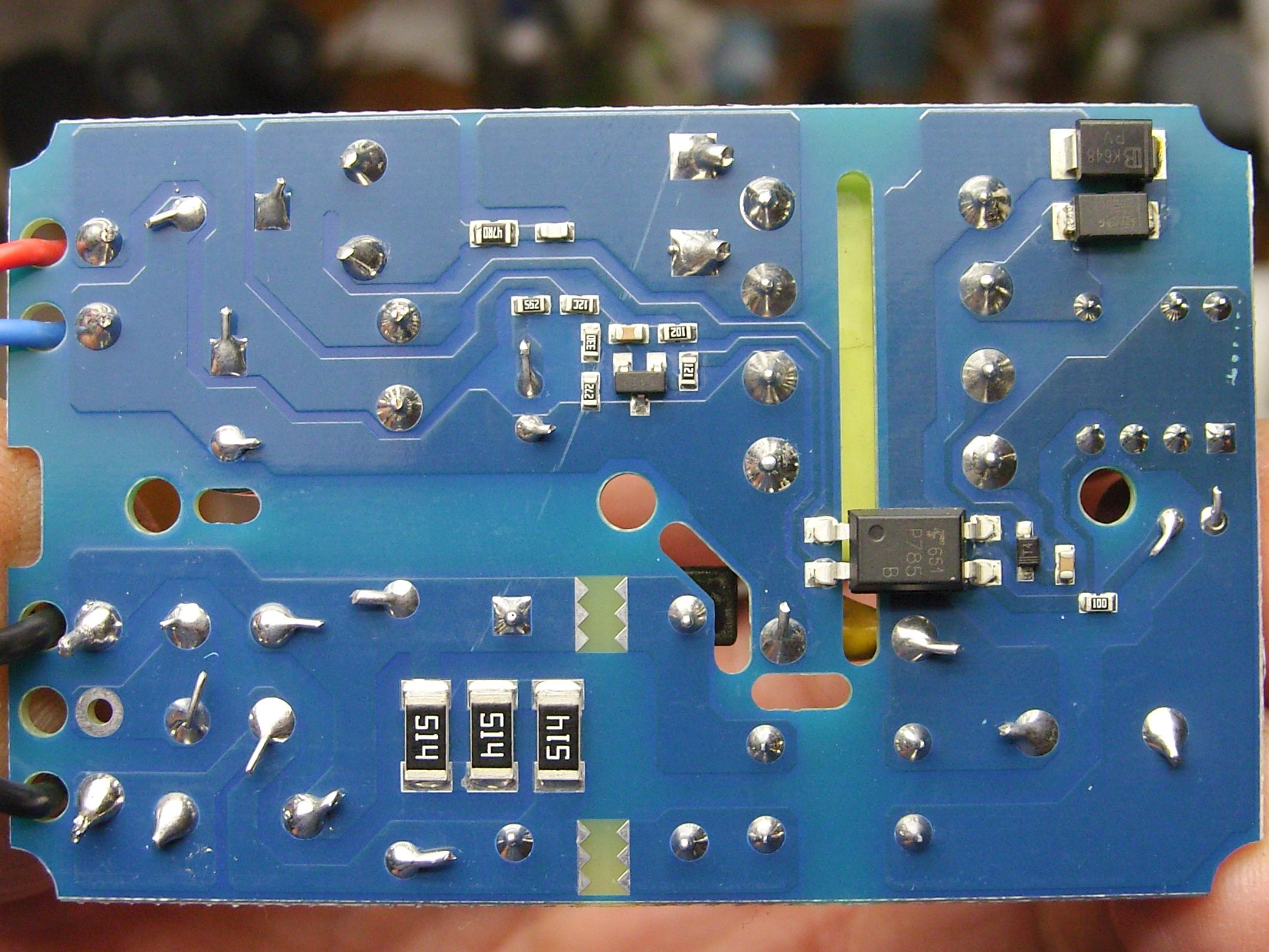

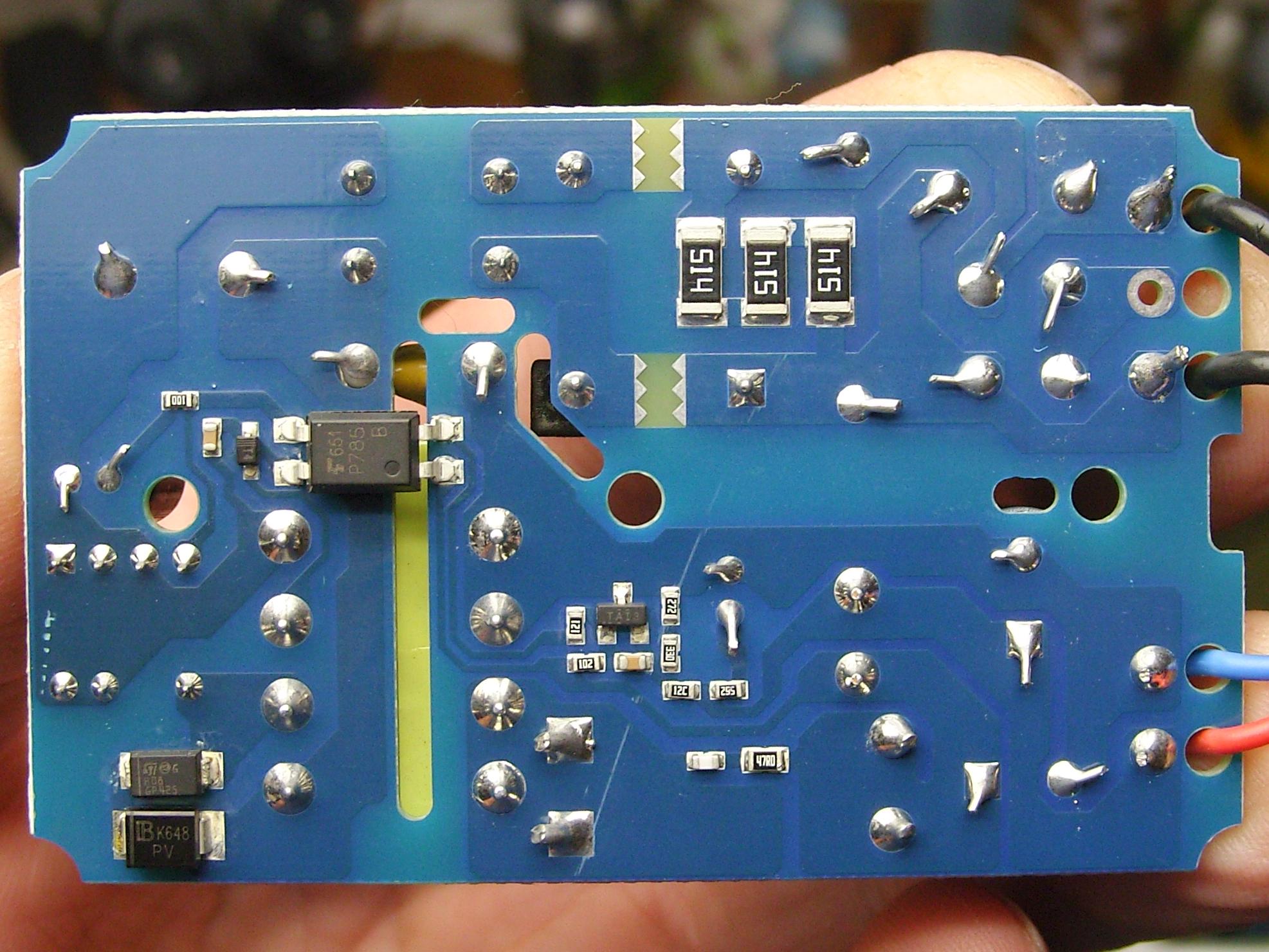

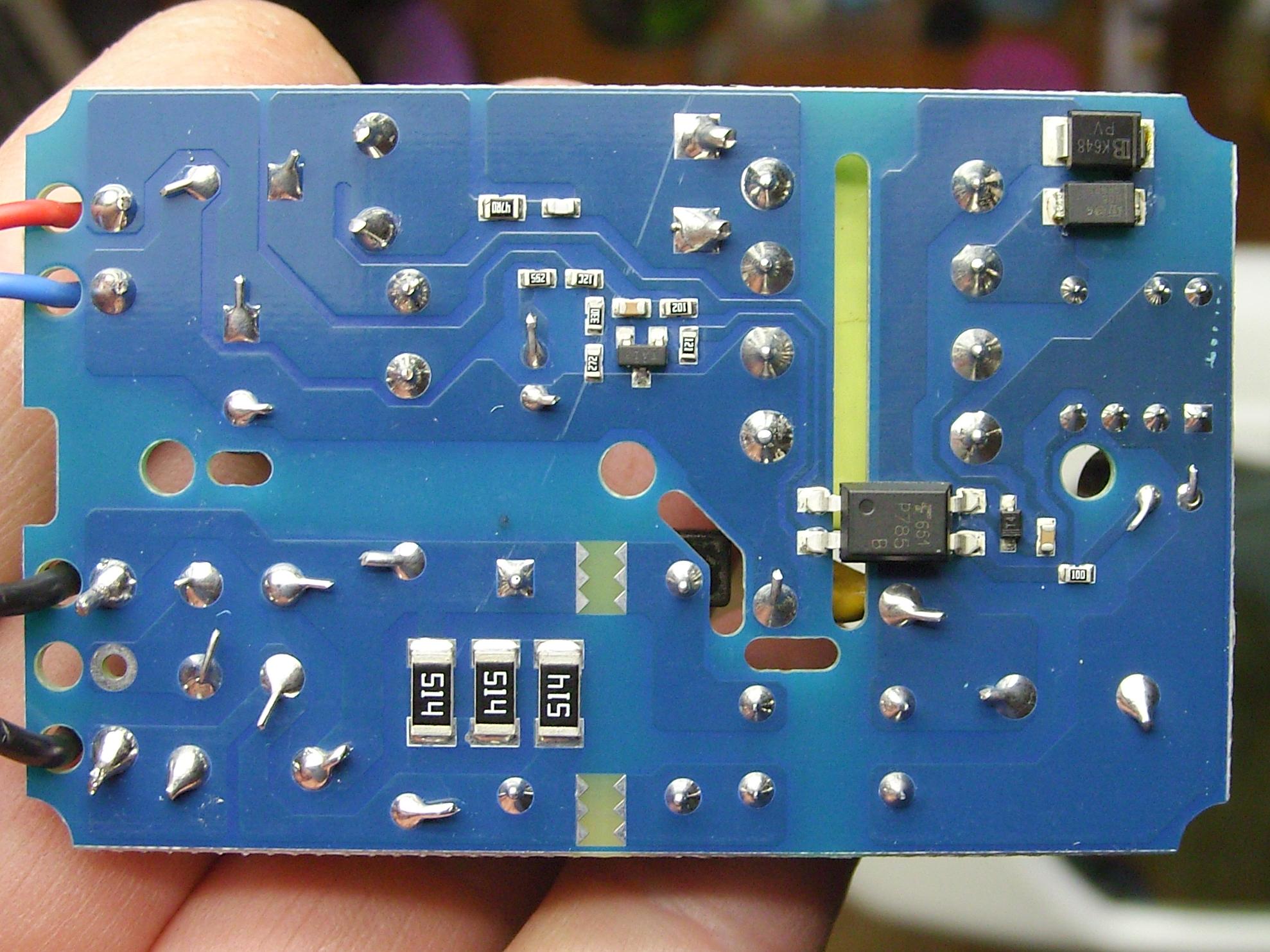

На обратной стороне:
2 защитных диода; оптрон P785B и возле него T4 SOD-123 1N4148W, резистор 100 0603 10Ω, конденсатор 0603 на плате звонится как 0,001÷0,004 nF; 3 шт последовательно 1808 514; 0805 47R0 и последовательно с ним к-то конд. 0603; TAI3 — TL431AIDBZT и вокруг неё 0603: конденсатор и резисторы с маркировками 121 102 272 330 12C 562

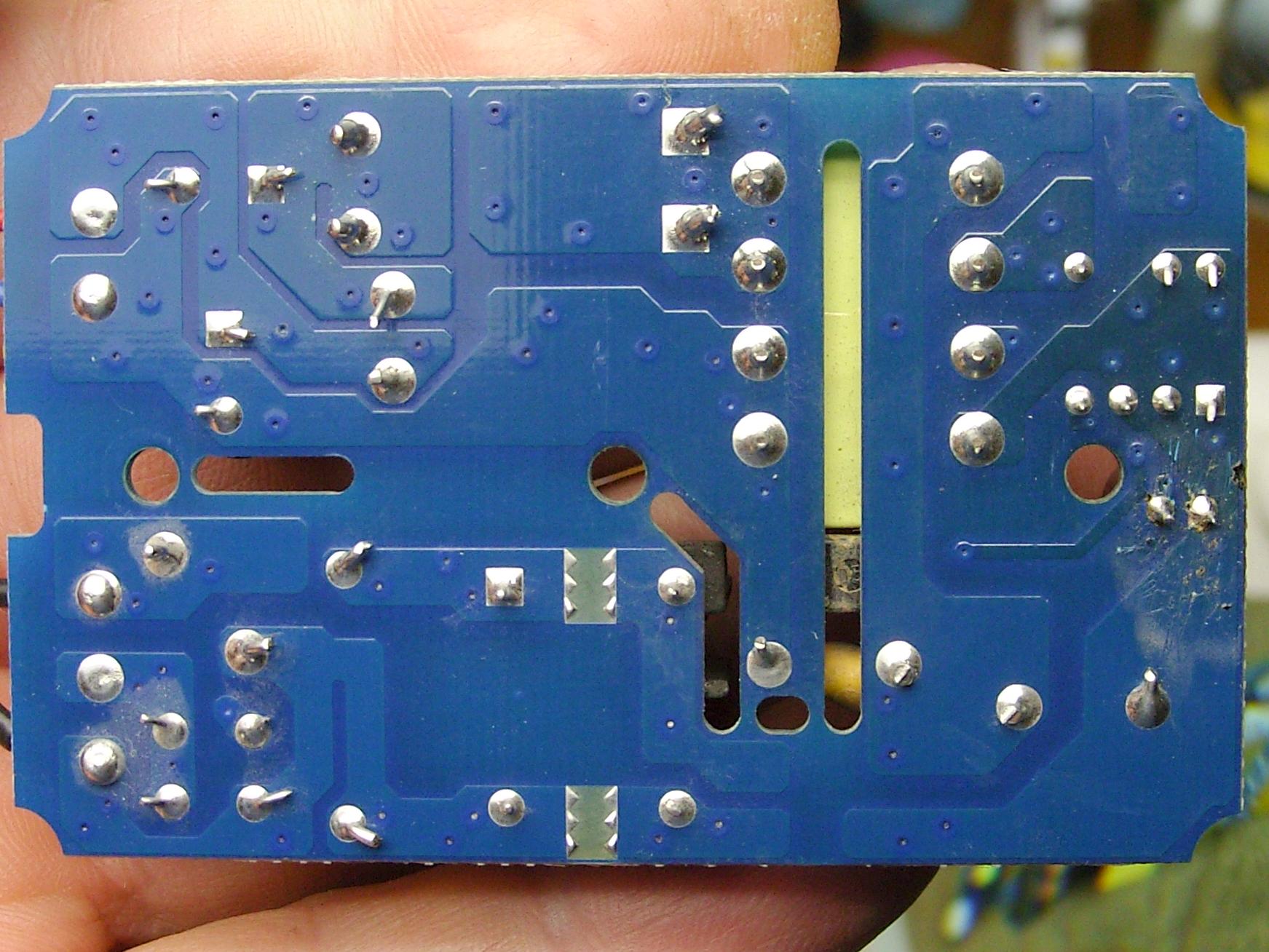

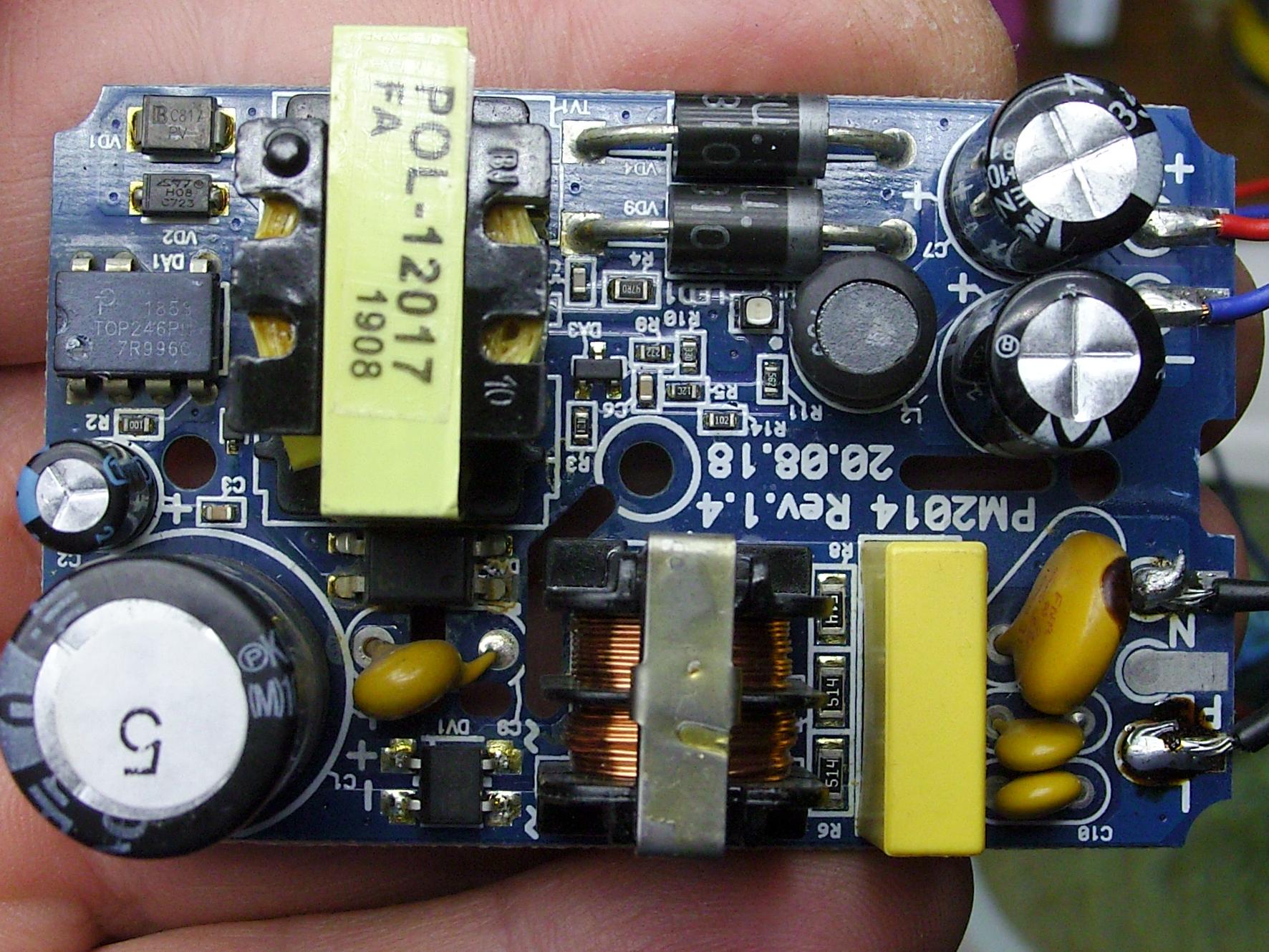

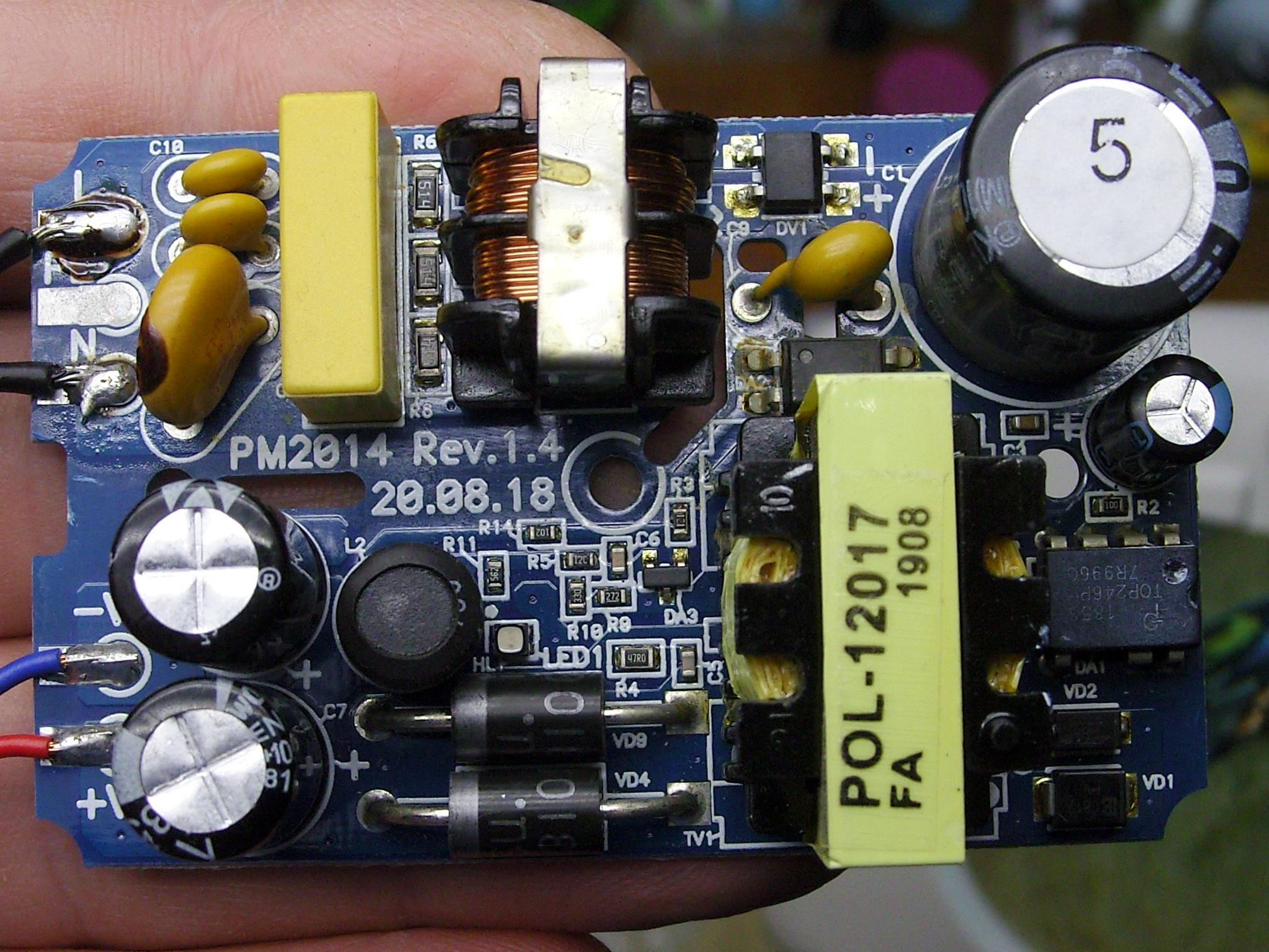

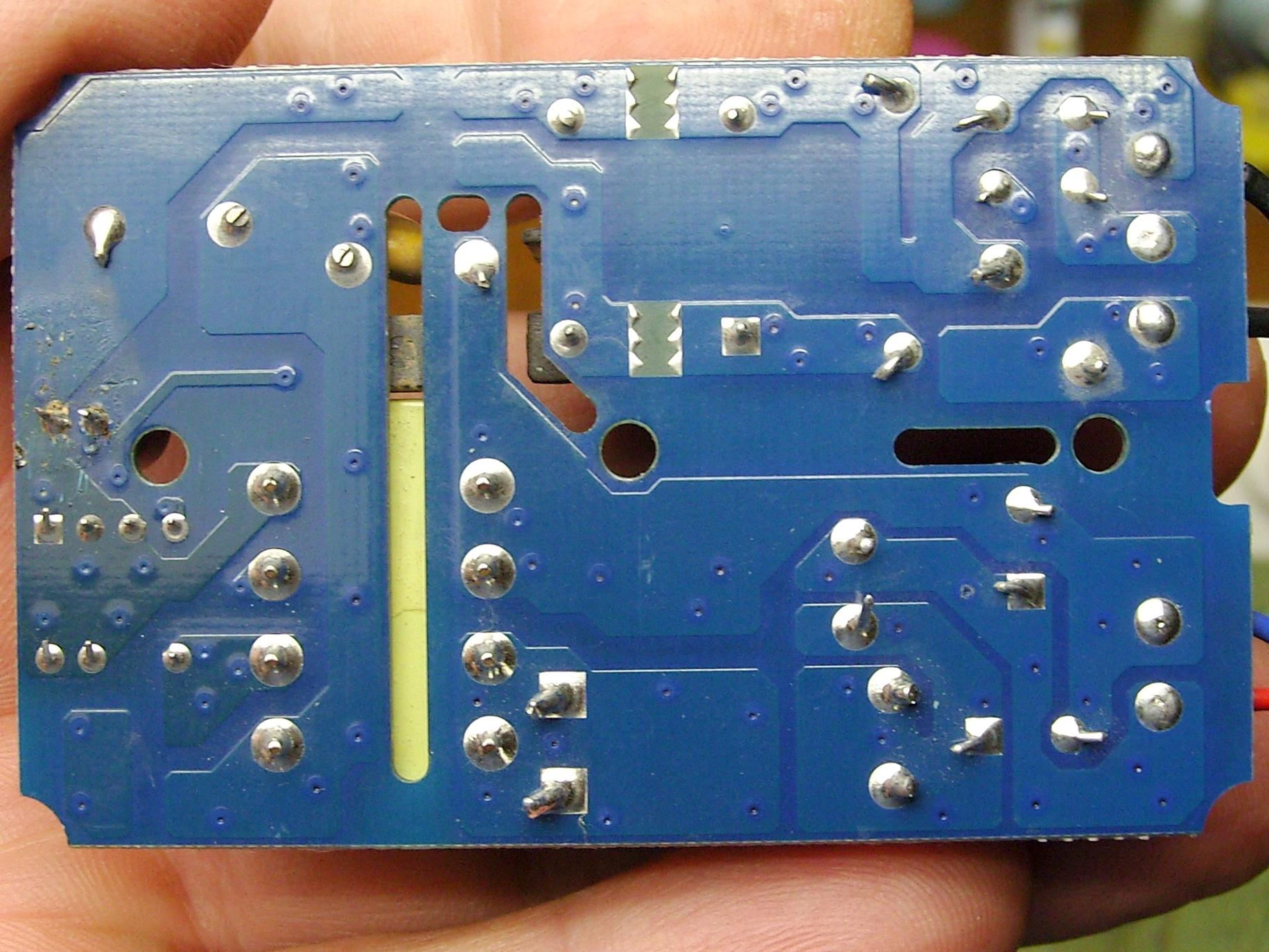

PM2014 Rev.1.4 20.08.18

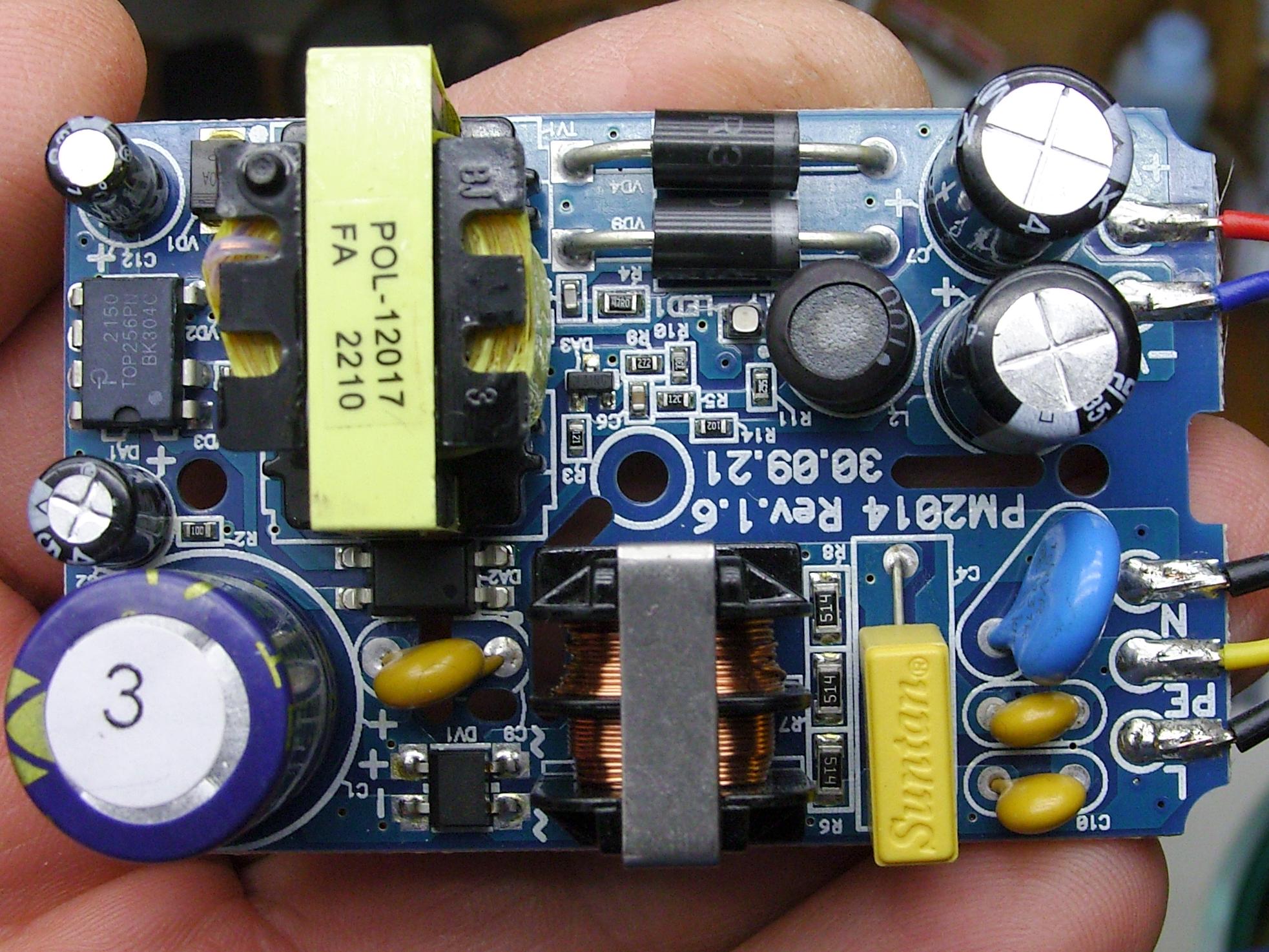

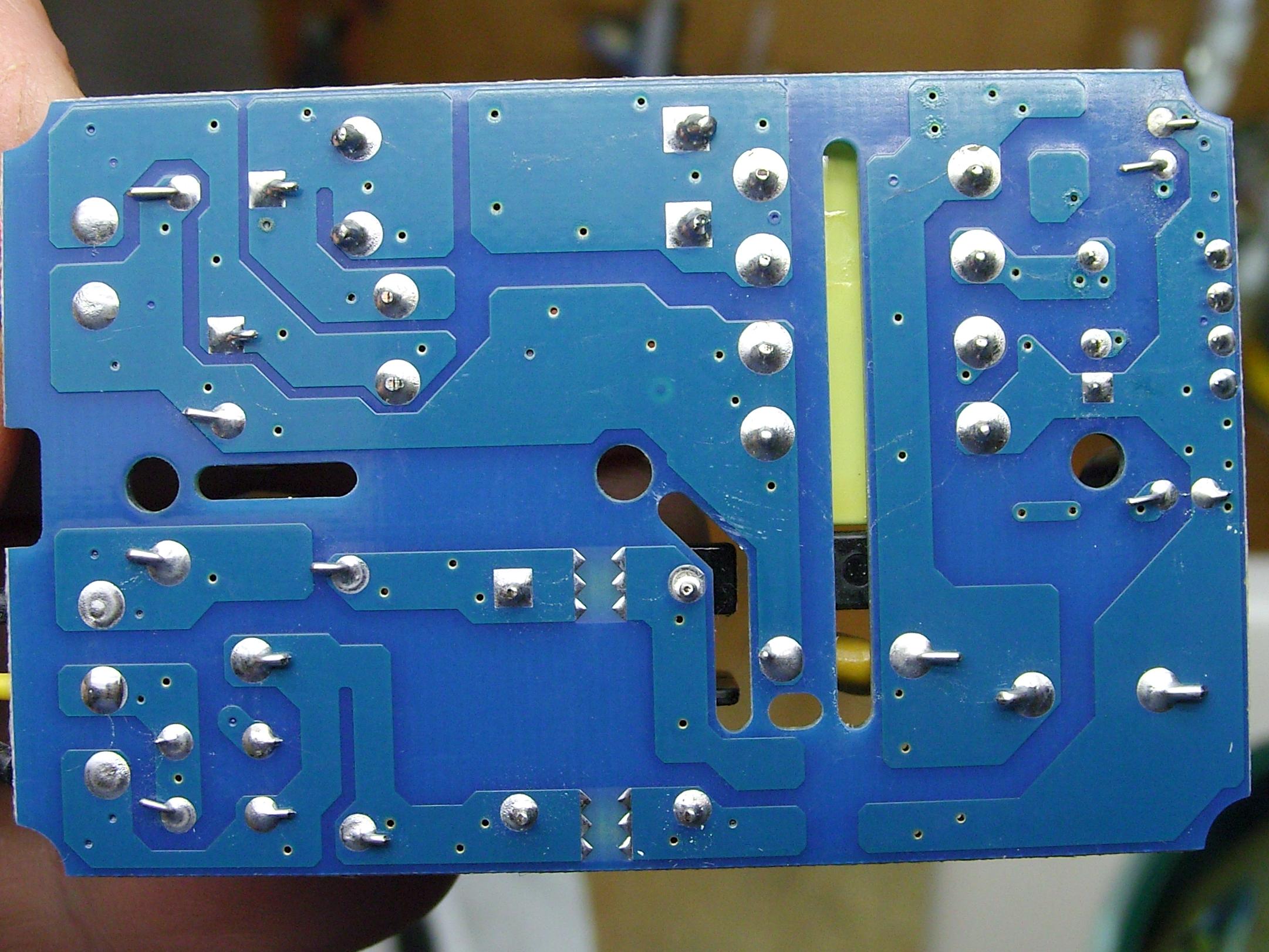

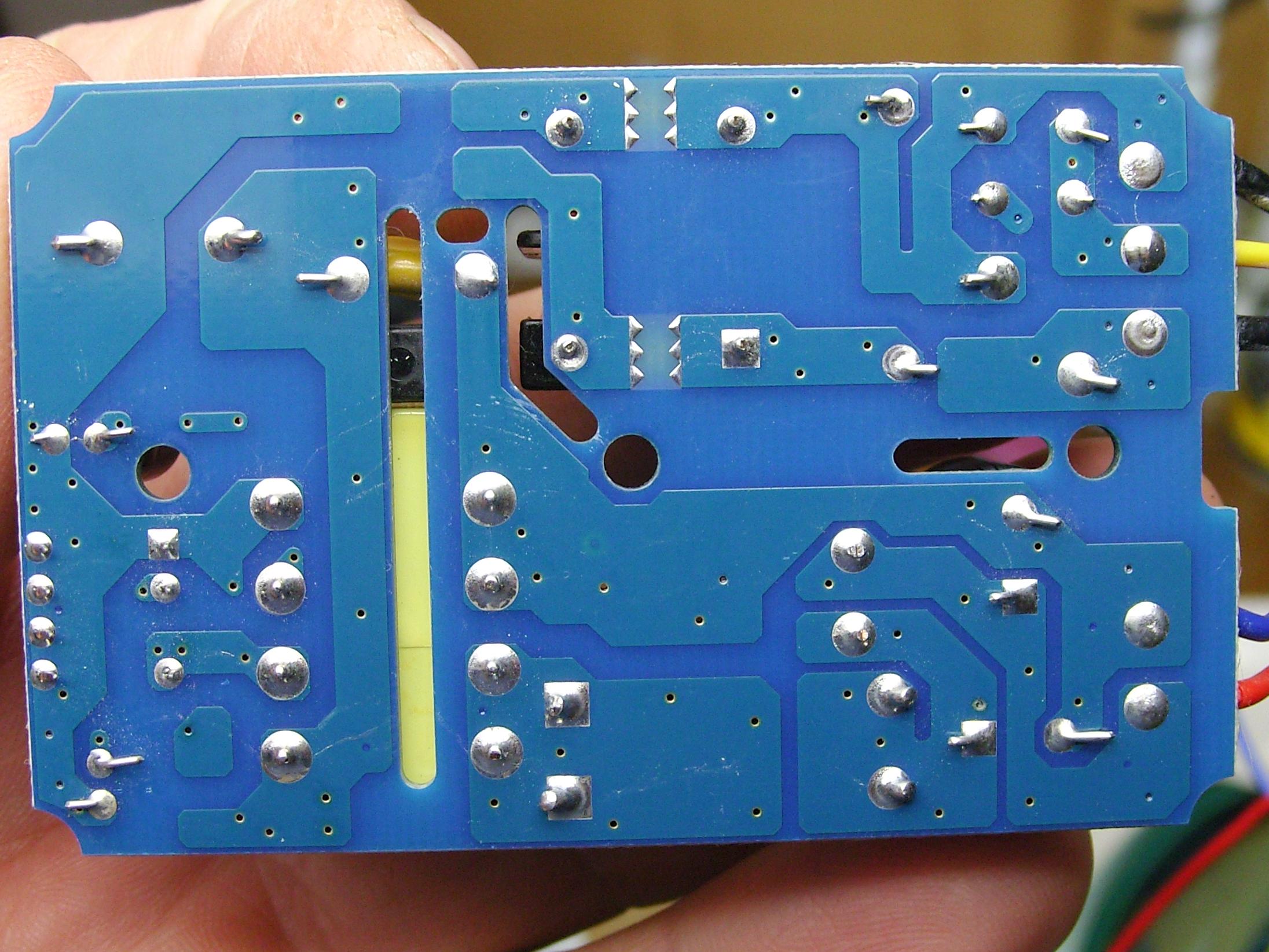

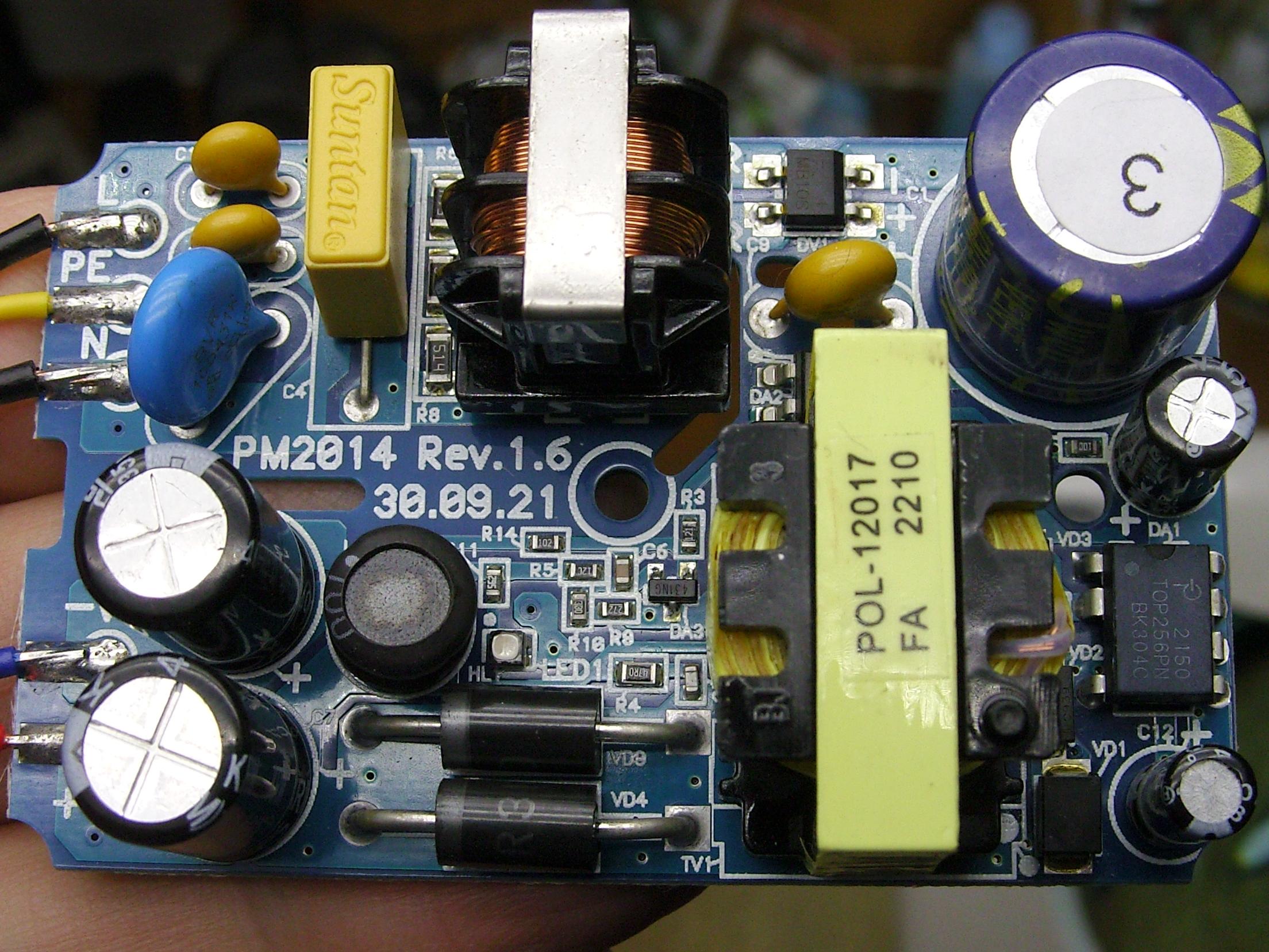

PM2014 Rev.1.6 30.09.21
DA1=TOP256PN
C2=47-50
R2=100 0603 10Ω
VD3=T4
C3 — hz
C12=10-63
R6=R7=R8=514 1206 510k
0603 мелочь в центре:
R11=562
R14=102
R5=12C 13 кОм, 1%
R10=330
R9=272
R3=121
0805 R4=47R0
DA3=431NG
C5 и C6 — hz
