БИРПы

Дада Боба 2024-02-16

Гарантия 3 месяца до 2024-05-25

9+4 штук в большой коробке, оценить масштаб и бюджет восстановления:

https://k-eng.ru/birp/dlya-sistem-okhranno-pozharnoj-bezopasnosti/birp-12-16

+ 01 БИРП-12/1,6 IMP-35W ver3-3, под нагрузкой 12 падают до 5
+ 02 БИРП-12/1,6 IMP-35W ver3-3, скачет напряжение
+ 03 БИРП-12/1,6 IMP-35W ver3-3, не держит нагрузку
+ 04 БИРП-12/1,6 IMP-35W ver3-3, не держит нагрузку
+ 05 БИРП-12/1,6 IMP-35W ver3-3, не держит нагрузку
+ 06 БИРП-12/1,6 IMP-35W ver3-3, выключился, греется
+ 07 БИРП-12/1,6 IMP-35W ver3-3, эл. база отличается, паян
+ 08 БИРП-12/1,6 IMP-35W ver3-3, разнесло ШИМ на входе
09 БИРП-12/1,6 IMP-35W ver3-1, залит под напряжением. ИСПОЛЬЗОВАН ДОНОРОМ

—

Корпусные:

+ ИВЭПР 12/2, 0512000314, не работает
+ ББП-30, 1312002279, КОПАН, битые ключи
+ Рапан-10А
+ ИВЭПР 112-5-1 не работает от батареи

---

БИРП-12/1,6 IMP-35W ver3-3

C2=47.0*400 46/1.5
C3=22.0*63 22/2,2 или 47.0*25
C22=4.7*50 3,9/26
C9=220.0*25 1,7/97
C21=220.0*25 25/86
C11=220.0*25 9/70
C14=1000.0*16 765/0,22
C25=1000.0*16 940*0,15

≡> все конденсаторы под замену

R13=22 (или 24) Ом, 5%, 2W
VD3=A7, A7W (SOT-23, BAV99)
VD5=SS110 или SS19
VD6=SS110 или SS19
VD8=SS19 (диод Шоттки, 1А 90В) или V3F(6) (выпрямитель Шоттки, 60 В, 3 А) а то и 1N5822 (диод Шоттки 40В 3А/80А)
VD11=SS19 или V3F или 1N5408 на FU2

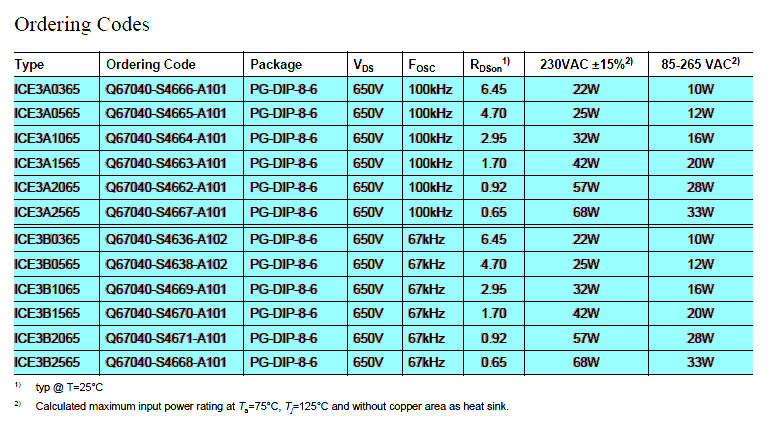

ICE2A0565 или ICE3B0565J
VT3=IRF5305
VT5=IRF5305 или отсутствует
C12=470nF
C13=100nF
D5=MC34064P-5, TO-92, формирователь импульса (сброса)
VT2=1G=BC847C, NPN
VT4=1G=BC847C, NPN

if ICE2A0565:
R3=1.0 Ом 1W
R4=22Ω
R1=R2=360k
VD2=Y6W (SOT-23, стабилитрон BZX84-C18)

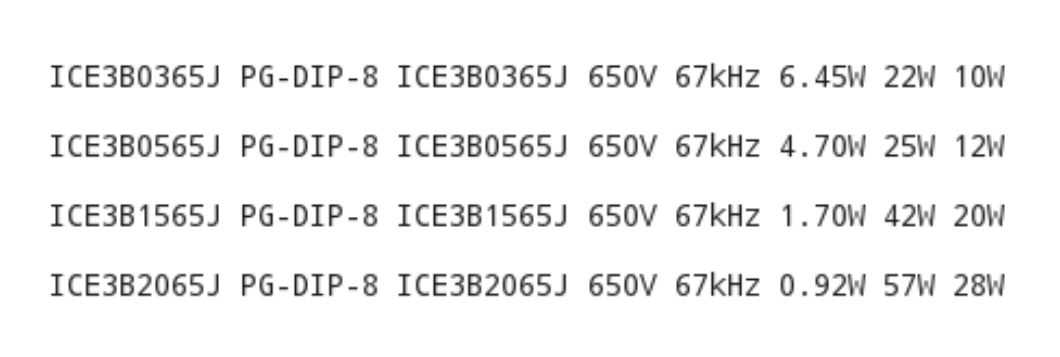

if ICE3B0565J:
R3=0.8 Ом 1W
R4=47÷51Ω
R1 и R2 отсутствуют
VD2=Y8W (SOT-23, стабилитрон BZX84-C22)

На ногах рабочей ICE2A0565:
1) 5,6
2) 1,38
3) 0,003
4) 286 до и 341 после диода
6) N.C, но на ней 24-32
7) 10

---

БИРП-12/1,6 IMP-35W ver3-1

D1=ICE2A0565
D2=SFH617A-3
D3=TL431C SOP-8
D6=TL431C SOP-8
D5=MC34064P-5 TO-92, супервизор, формирователь импульса (сброса), замена TS831-4IZ

C2=47.0*400
C3=22.0*63
C22=4.7*100
C21=220.0*25
C11=220.0*25
C9=220.0*25
C25=1000.0*16
C19=1000.0*16

VD2=Y6=BZX84C18 стабилитрон 18V
VD3=A7W=BAV99W переключающий диод
VD4=1N4937 (7под?)
VD5=SS19, Диод Шоттки 90 В, 1А, DO-214AC (SMA)
VD6=SS19, Диод Шоттки 90 В, 1А, DO-214AC (SMA)
VD8=SS19, Диод Шоттки 90 В, 1А, DO-214AC (SMA)
VD10=A7W=BAV99W переключающий диод
VD11=SS19, Диод Шоттки 90 В, 1А, DO-214AC (SMA)
VD12=A7W=BAV99W переключающий диод

VT2=1Gt=BC847CW SOT-323 NPN транзистор
VT3=IRF5305 на слюде
VT4=1Gt=BC847CW SOT-323 NPN транзистор

R1=364=360k
R2=364=360k
R3=1 Ом, 5%, 1W кор-ч-зол-зол
R4=220=22R
R5=223=22k
R7=223=22k
R9=220=22R
R10=102=1k
R11=561
R13=22 Ом, 5%, 2W кр-кр-ч-зол
R15=122
R16=104
R17=102
R20= потенциометр, подстроечный 1k 10x10x5 шаг выводов 5×10
R21=471
R22=241
R23=222
R24=102
R25=470
R26=471
R27=103
R28=102
R29=472
R32=222
R33=222
R34=471
R35= потенциометр, подстроечный 1k 10x10x5 шаг выводов 5×10
R36=241
R37=103
R40=103
R42=0

Паспорт БИРП-12/1,6 -> паспорт БИРП-12-1.6 БИРП 12-2.0

Диагностика управляющей микросхемы ICE2A0565Z
